semana 12

METRADO DE CARRETERAS

Está comprendido por:
  • Obras Provisionales
  • Trabajos Preliminares
  • Explanaciones y Movimiento de Tierras
  • Pavimento
  • Transporte
  • Construcción de Cunetas
  • Construcción de Alcantarillas
  • Muros de Concreto Ciclópeo
  • Caseta de Peaje y control
  • Obras Varias
  • Señalización


OBRAS PROVISIONALES

Son  las  construcciones  necesarias  para  instalar  infraestructura  que  permita albergar a trabajadores, insumos, maquinaria, equipos, etc.
El  Proyecto  debe  incluir  todos  los  diseños  que  estén  de  acuerdo  con  estas especificaciones y con el Reglamento Nacional de Construcciones en cuanto a instalaciones sanitarias y eléctricas.
La  ubicación  del  campamento  y  otras  instalaciones  será  propuesta  por  el
Contratista   y   aprobado por   la   Supervisión,   previa   verificación   que   dicha
ubicación  cumpla  con  los  requerimientos  del  Plan  de  Manejo  Ambiental,  de salubridad, abastecimiento de agua, tratamiento de residuos y desagües

TRABAJOS PRELIMINARES

Está comprendido por:

Movilización y Desmovilización:
Esta  partida consiste  en  el  traslado  de personal,  equipo, materiales, campamentos y otros, que  sean  necesarios  al lugar en que desarrollará la obra antes de iniciar  y  al  finalizar  los  trabajos. La movilización incluye la obtención y pago de permisos y seguros.

Topografía  y  Geo-referenciación:
En  base a los planos y levantamientos topográficos  del  Proyecto, sus  referencias y BMs,el Contratista procederá  al replanteo  general de  la  obra, en  el  que  de  ser necesario se efectuarán los ajustes  necesarios  a  las  condiciones  reales  encontradas  en  el terreno.
El Contratista  será  el  responsable  del  replanteo  topográfico  que  será revisado  y aprobado  por el  Supervisor,  así  como  del  cuidado  y  resguardo  de los puntos Físicos, estacas y monumentación  instalada    durante    el    proceso    del levantamiento del proceso constructivo. El Contratista instalará puntos de control topográfico estableciendo en cada uno de  ellos  sus  coordenadas  geográficas  en  sistema  UTM.  Para  los  trabajos  a realizar  dentro  de  esta  sección  el  Contratista  deberá  proporcionar personal calificado, el  equipo necesario  y  materiales que  se  requieran  para  el  replanteo estacado,  referenciación,  monumentación,  cálculo  y  registro  de  datos  para  el control de las obras.
La información sobre estos trabajos, deberá estar disponible en todo momento para su revisión y control por el Supervisor

Mantenimiento de Tránsito Temporal y Seguridad Vial:
Las actividades que se  especifican  en  esta  sección  abarcan  lo  concerniente  con  el  mantenimiento del  tránsito  en  las  áreas  que  se  hallan  en  construcción  durante  el  período  de ejecución de obras.

Reasentamiento  Involuntario:

Comprende  el  proceso  complejo  de  traslado  y rehabilitación de la población afectada por los proyectos viales, opción a la que se  llega
luego  de  un  análisis  exhaustivo,  evaluación  de  alternativas  y  toma  de decisiones   en   procesos   de   consultas   entre   el   MTC   y   las   comunidades afectadas, realizadas durante la identificación y diseño del proyecto vial.
La  planificación  y  ejecución  del reasentamiento  involuntario  constituye  parte
integrante  del  Proyecto  principal  y  debe  tenerse  en  prioridad  para  prevenir  y
controlar factores de  resistencia  local  o  tensión  política  que  podrían  derivar  en un retraso en la ejecución de la obra.

Antes  de  que empiecen  las  obras  en  las  áreas  afectadas  debe  haberse
concluido  con  todo  el  proceso  de  reasentamiento,  debiendo  el  MTC  haber
terminado  el  levantamiento  topográfico,  el  inventario  y  catastro  de  las  familias que  ocupan  dichas  áreas,  así  como  todas  las  actividades  que  conduzcan  a establecer  y  valorizar  de  acuerdo  a  los  dispositivos  legales  cada  una  de  las áreas  que  serán  afectadas  y  además  que  estén  completamente  saneados  los derechos   de   propiedad,   a   fin   de   que   pueda   procederse   al   proceso   de expropiación respectivo
 EXPLANACIONES Y MOVIMIENTO DE TIERRAS:
Desbroce  y  Limpieza:

Este  trabajo  consiste  en  el  desbroce  y  limpieza  del terreno  natural  en  las  áreas  que  ocuparán  las  obras  del  proyecto  vial  y  las zonas o fajas laterales reservadas para la vía, que se encuentren cubiertas de rastrojo,  maleza,  bosque,  pastos,  cultivos,  etc., incluyendo  la  remoción  de tocones, raíces,  escombros  y  basuras,  de  modo  que  el  terreno  quede  limpio  y libre  de  toda  vegetación  y  su  superficie  resulte  apta  para  iniciar  los  demás trabajos.
El  trabajo  incluye,  también,  la  disposición  final  dentro o fuera de la zona  del proyecto, de todos los materiales provenientes de las operaciones de desbroce y   limpieza, previa autorización del Supervisor,   atendiendo las normas y disposiciones legales vigentes.

Demolición y Remoción:
Este trabajo consiste en la demolición total o parcial de estructuras o edificaciones   existentes en las zonas que  indiquen  los documentos del proyecto, y la remoción,   carga, transporte, descarga  y disposición  final de  los materiales provenientes  de  la  demolición  en  las  áreas indicadas en el Proyecto o aprobadas  por  el  Supervisor.  Incluye,  también,  el retiro, cambio, restauración  o  protección  de  los  servicios  públicos y privados que se vean  afectados  por  las  obras  del  proyecto,  así  como  el  manejo, desmontaje,  traslado   y   el   almacenamiento   de   estructuras  existentes;   la remoción  de  cercas  de  alambre,  de  especies  vegetales  y  otros  obstáculos; incluye  también  el  suministro  y  conformación  del  material  de  relleno  para zanjas, fosas y hoyos  resultantes de los trabajos, de acuerdo con los planos y las instrucciones del Superviso











Comentarios

Publicar un comentario

Entradas más populares de este blog

exposición

Imagen
CURVA HORIZONTAL DE TRANSICIÓN Se define como arcos de circunferencia de un solo radio que son utilizados para unir dos tangentes. de un alineamiento . ELEMENTOS DE LA CURVA HORIZONTAL DE TRANSICION PI      Punto intersección tangentes principales TE     Punto común de la tangente y la espiral EC     Punto común de la espiral y la circular CE     Punto común de la circular y la espiral ET     Punto común de la espiral y la tangente Rc     Radio curva circular Le     Longitud de la curva espiral Lc     Longitud de la curva circular entre EC y CE Te     Segmento de tangente principal entre TE y PI E      Externa Δ      Ángulo entre tangentes principales Δc    Ángulo tangentes en EC y CE Θe    Ángulo tangentes extremas espiral K y P    Coordenadas de...
Leer más

semana 4

Imagen

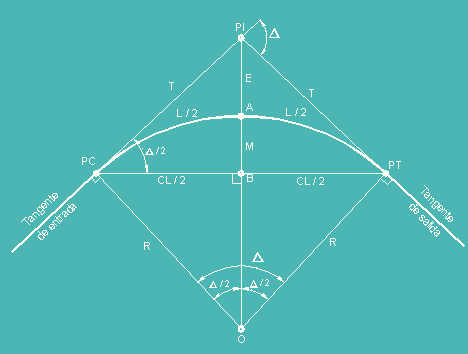

Curvas circulares Las curvas horizontales circulares simples son arcos de circunferencia de un solo radio que unen dos tangentes consecutivas, conformando la proyección horizontal de las curvas reales o espaciales. Elementos de la curva circular P.C. : Punto de inicio de la curva  P.I. : Punto de Intersección de 2 alineaciones consecutivas  P.T. : Punto de tangencia  E : Distancia a externa (m)  M : Distancia de la ordenada media (m)  R : Longitud del radio de la curva (m)  T : Longitud de la subtangente (P.C a P.I. y P.I. a P.T.) (m)  L : Longitud de la curva (m)  L.C : Longitud de la cuerda (m) ∆ : Ángulo de deflexión (º)  p : Peralte; valor máximo de la inclinación transversal de la calzada, asociado al diseño de la curva (%)  Sa : Sobreancho que pueden requerir las curvas para compensar el aumento de espacio lateral que experimentan los vehículos al describir la curva (m)  Nota: Las medidas ...
